Всем привет, друзья, если Вы кликнули на статью значит задумывались о том, чтобы прикрутить турбу к своему двигателю или же просто интересно, что да как. Речь пойдет про установку турбины на бензиновый двигатель, многие думают, что на дизель.

P.S: Кстати, очень часто приходят злые люди, чтобы критиковать автора, это обидно!!

Начну с того, что перед тем как начинать нужно хорошо подумать, ведь обратного пути практически нет, также советую поискать возможно на Ваш автомобиль устанавливался турбированный двигатель, если да, то в таком случае купить турбовый движок выйдет в разы дешевле чем переделывать атмосферный вариант.

Разница между турбированной и атмосферной версиями двигателей очень большая, визуально может всё одинаково, а вот внутри всё отличается кардинально.

Первое отличие атмо и турбо двигателя заключается в блоке, в турбовом блоке есть выходы под все коммуникации, такие как:

Выход подачи масла на турбину.
Отверстия для слива масла.
Подача и слив охлаждающей жидкости.

Еще блок отличается тем, что имеет масло форсунки , которые выполняют очень важную задачу, охлаждают днище поршня, от перегрева. Некоторые атмо блоки имеют места под форсунки их туда уже самостоятельно устанавливают.

ТУРБИНА ОТ КАМАЗА НА ВОЛГУ

Что же делать при установке турбы на атмосферник , ведь там нет всех выходов. Люди обычно используют переходники , которые устанавливаются как проставка возле масляного фильтра или же делают тройник и вкручивают на место датчика давления масла, тогда слив делают в поддон. И самое главное не должно быть жестких перегибов сливной магистрали, иначе возникнуть проблемы. Нельзя допускать, чтобы турбина была ниже поддона, иначе возникнуть огромные проблемы со сливом и работоспособностью турбины.

Второй важный момент, это степень сжатия , которая на атмосферных двигателях в среднем 10 единиц, а на турбовых на одно, а иногда 2 значения ниже, что же делать в этой ситуации, давайте разберемся.

Некоторые люди рекомендуют установить толстую прокладку, но такое решение неправильное, самый идеальный вариант заменить поршня на более низкие, это самое правильное решение, если хотите собрать надежный двигатель.

Масляный насос оставляем старый, он более чем способен выдержать все нагрузки, но если он конечно, не в плачевном состоянии. Обязательно нужно будет установить масляный кулер, который будет охлаждать масло, если не устанавливать масляный радиатор, масло будет быстро перегреваться и забивать все каналы или в лучшем случае будут большие отложения на деталях двигателя.

Очень важный элемент в тубро движках, это интеркулер, который будет охлаждать воздух. Воздух на впуске после турбины может нагреваться до 125 и более градусов, такой воздух нужно охлаждать иначе будет возникать детонация, интеркулер охлаждает воздух минимум на 60-70 градусов и более, что более приемлемо для двигателя.

Форсунки также подлежат замене, иначе попросту не будет хватать топлива. При нехватке топлива возникнет детонация и двигатель развалится, всё закончится даже не начавшись. После замены форсунок , придется заменить бензонасос , а замена бензонасоса повлечет замену регулятора давления топлива, без этого никак.

Газон Некст. Коротко о установке чешской турбины.

Голову также можно доработать, если есть такая техническая возможность, бывают такие головки, которые имеют очень тонкие стенки и здесь всё, придется оставить. Всё дело в том, чем больше впускные отверстия тем лучше будет продувка и больше воздуха можно будет накачать. Но, впрочем, для не большего надува можно всё оставить как есть.

Свечи, как показывает практика меняем на свечи с калильным число 7 и большее, так сказать ставим более холодные свечи, почему так? Всё дело в том, что стандартные свечи будут иметь более низкое калильное число, и таким образом, всё тепло будет, сохранятся внутри свечки, а в один прекрасный момент начнется самовоспламенение, от разогретой свечи,
опять привет детонация.

Дальше перейдем к датчикам, которые обязательно должны быть, это широкополосный лямбда зонд , датчик температуры отработанных газов и ЕГТ .

Блок управления , очень важный элемент, который стоит дорого и настроить его сложно. Запомните, проводка и настроенный блок управления, больше половины успеха. Что купить ищите сами, ведь на рынке очень много разных устройств по разной цене.

На последок хочу сказать, что турбировать можно любой двигатель даже с огромной степенью сжатия, но для этого нужен хороший настройщик, который сможет всё корректно отрегулировать.

Источник: dzen.ru

Турбины ПАЗ от завода «Турбоком-Инвест»

Турбины для пассажирского транспорта

— специализируется на разработке и выпуске автобусов малого и среднего класса (длина 7—9 м). Их ежегодный выпуск составляет более 10 тыс. единиц. Модельный ряд ПАЗ включает базовые модели семейств малого класса ПАЗ-3205 и ПАЗ-3204, низкопольный автобус малого класса ПАЗ-3237, а также специальные автобусы — ПАЗ-3206 с колёсной формулой 4×4, ПАЗ-32053-70 школьный, грузопассажирский ПАЗ 32053-20 и другие спецавтомобили.

Турбина на Паз 3205

советский и российский высокопольный автобус малого класса производства завода «Павловский автобус», является базовой и классической моделью завода с 1989 года. За это время было выпущено более 10 модификаций базовой версии, а в 2014г. было освоено производство рестайлинговой версии. Начиная с версии ПАЗ-32053-07 автобус оборудуется дизельным, четырехтактным двигателем, с туpбонаддувом и охлаждением наддувочного воздуха Д245.9Е4 на который устанавливается турбина С15-505-05.

Турбина на Паз 3204 Вектор

Впервые модель представлена в 2006 году. Представляет собой автобус, близкий по габаритам к ПАЗ-3205, но с современной отделкой и комфортабельным салоном.

На Паз Вектор в зависимости от модификации устанавливались такие силовые агрегаты:

ЯМЗ-53423 4-цилиндровый дизельный двигатель семейства ЯМЗ-530, 4-тактный, с рядным расположением цилиндров, жидкостной системой охлаждения, турбонаддувом и охлаждением надувочного воздуха в теплообменнике типа “воздух-воздух” на который устанавливается турбокомпрессор ТКР-50.09.16 (HX50).
Cummins ISF 3.8s5168 – дизельный, 4-х тактный, с турбонаддувом, охлаждением надувочного воздуха, для которого подойдет турбина ТКР-HE 211 W (К-14).

Турбина на Паз Вектор Next

«Вектор Next» представляет собой автобус малого класса с колесной формулой «4×2» и современно оформленным внешним видом, ориентированные на городские и пригородные пассажирские перевозки.

На «Вектор Next» устанавливается новейший двигатель ЯМЗ-5344 – рядный четырехцилиндровый дизель с турбонаддувом, непосредственным впрыском, жидкостным охлаждением и воспламенением от сжатия рабочим объемом 4.43 литра и с системой рециркуляции EGR. Двигатель отвечает стандарту экологичности Евро-5, и комплектуется турбокомпрессором ТКР-50.09.16.02 (HY55V)

Источник: turbokom.ru

Установка турбины ТКР 6.1 на BMW 524TD, M21

Все, кто эксплуатирует BMW с двигателем m21, знают, что одно из слабых мест в этом авто — турбина. Наверное не только в этом. Но новая турбина стоит нереальных денег!

В этой теме показано, как за 3-4 часа самостоятельно удалить эту слабину, методом замены штатной турбины на турбину от Зил, ПАЗ, ГАЗ одним словом — ТКР 6.1.

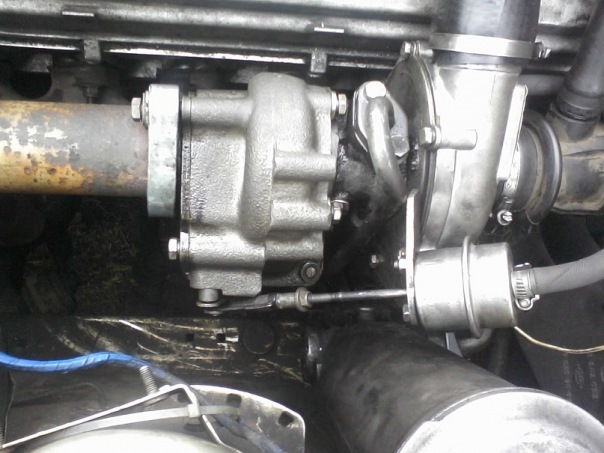

Итак: общий вид родной турбины
